恒力弹簧支吊架在金属加工中的特殊要求

恒力弹簧支吊架在金属加工中的特殊要求

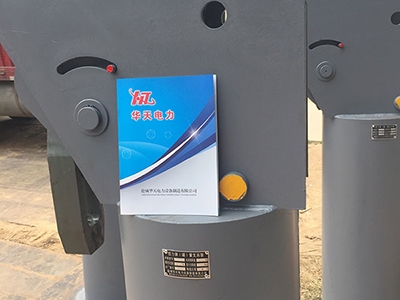

恒力弹簧支吊架是一种通过特殊的弹簧机构实现恒定支承力的管道或设备支撑装置，其核心优势在于：无论位移多少，其输出力均保持基本恒定。这在高温、高压、大位移的管道工程中尤为重要，而在金属加工行业中，由于设备自身重量大、热态变形显著、工艺稳定性要求高，恒力弹簧支吊架被广泛应用于各种热处理炉、烟道、金属熔炼系统、金属输送管线以及大型焊接或成型装备中。

为了保证设备正常运行、降低结构应力和延长寿命，恒力弹簧支吊架在金属加工领域具有一些与普通工业不同的特殊要求。以下从工况特点、设计要求、制造工艺、安装与调试、维护检修及安全规范等方面进行全面分析。

一、金属加工工况对恒力弹簧支吊架的特殊影响

金属加工行业具有高温、大重量、高应力、周期性变形明显等特点，这些工况对恒力弹簧支吊架提出了更加严格的技术要求。

1. 高温环境对支吊架材料的要求更高

热处理炉、加热炉、烟道、钢包输送设备等长期处于 300～800℃ 环境;

普通碳钢材料在高温下强度衰减严重，容易引起支吊架失效;

恒力支吊架的承载部件通常需要采用合金钢、耐热弹簧钢或表面热处理增强材料。

2. 位移量大且方向复杂

金属加工设备在运行过程中往往存在多方向膨胀，包括纵向、横向及垂向位移。因此恒力支吊架必须满足：

大位移量(可达 50～300 mm);

多方向补偿能力;

保证在位移全程中输出力几乎恒定(偏差一般不超过 ±5%)。

3. 振动载荷大且频繁

锻造、冲压、金属切削、连铸等设备均存在强烈机械振动，这要求恒力支吊架具有：

良好的抗冲击能力;

足够的疲劳强度;

稳定的锁定结构防止振动导致滑块跳动或卡滞。

4. 腐蚀环境严苛

金属加工工厂常伴随：

水蒸气、酸性气体、油雾;

高湿度、金属粉尘;

冶炼行业中的SO₂、NOx腐蚀。

支吊架必须具备增强防腐措施，如镀锌、喷漆、热喷涂、耐蚀金属包覆等。

二、恒力弹簧支吊架在金属加工中的结构与性能要求

1. 输出力恒定性要求更高

在金属加工设备中，若支吊架力值偏离较大，会导致：

管道高温膨胀受阻，产生附加拉力;

加热炉炉顶或侧壁产生形变;

整段管路应力集中，造成疲劳破坏。

因此行业要求其恒力性能误差不大于额定载荷的 ±3%～5%。

2. 结构强度与刚度必须更高

金属加工设备重量大，要求：

支吊架外壳、连杆及吊杆必须具有更高强度;

弹簧片厚度及强度要求加严;

滑轮、转轴等部件耐磨性强，不得存在结构松动。

3. 需具备较强的安全锁定功能

在金属加工厂检修频繁，必须满足：

位移预定位锁定功能;

停机检修无需卸载即可锁定设备;

防止断电或设备停运导致位移回落伤人或损坏设备。

4. 更高的防腐与耐磨设计

常用处理方式包括：

氮化处理提升金属表面硬度;

不锈钢衬板增强滑动耐磨性;

整机热镀锌或双层环氧喷涂;

轴承位置采用耐高温润滑脂。

三、制造工艺中的特殊要求

为了适应金属加工行业严苛工况，恒力弹簧支吊架在制造环节需满足以下要求：

1. 弹簧片制造精度高

弹簧片是核心部件，要求：

采用高强度弹簧钢(如 60Si2Mn、55CrSi);

热处理达到适宜硬度;

弹簧常数需在允许误差内;

激光切割或高速冲床确保几何精度。

2. 滑轮机构必须光滑无卡滞

要求：

精密加工轴心孔;

表面粗糙度达 Ra1.6 或更高;

转动灵活不偏摆;

采用高温耐磨轴承。

3. 力矩平衡机构严格校验

恒力支吊架通过“力矩平衡”实现恒力输出，因此必须在工厂进行：

多段位移校正;

精确调节弹簧预紧力;

实机加载测试，确保输出力曲线满足恒力要求。

四、安装与调试的特殊要求

金属加工场景对安装质量要求异常严格。

1. 安装位置必须精准

按设计图严格定位;

保证吊点垂直于设备重心;

偏差不大于 3 mm 以避免偏载。

2. 确保位移方向一致

热膨胀方向必须与支吊架的工作方向完全一致，否则可能导致卡滞或力值失准。

3. 安装状态必须进入“工作位”

恒力支吊架出厂一般为“锁定状态”，安装时必须：

松开锁定装置;

按设计载荷重新调节;

确定位移刻度指针处于冷态位。

4. 与管道或设备联接的柔性要求

金属加工中常见热胀冷缩，应采用：

球头连接;

万向接头;

柔性吊杆(如带缓冲机构)。

这样可避免横向偏移导致支吊架受力不均。

五、使用与维护中的特殊要求

由于金属加工行业工况严苛，恒力弹簧支吊架必须加强日常维护。

1. 定期检查恒力输出

建议每 6～12 个月进行一次：

输出力检测;

载荷偏差确认;

弹簧疲劳检查。

2. 检查腐蚀与涂层脱落

尤其是：

烟道出口;

热处理炉外围;

高湿度区域。

必要时重新防腐处理。

3. 检查位移刻度和指针是否卡滞

高温粉尘可能导致刻度板模糊或指针卡滞，需清洁或更换。

4. 振动区域需定期检查螺栓松动

金属加工设备振动强烈，应加强：

紧固件巡检;

焊接加固检查;

联接杆变形检测。

六、安全要求与风险防范措施

恒力支吊架若失效，可能导致：

炉体塌落;

烟道断裂;

高温管道拉裂;

大型金属构件跌落事故。

因此必须采取严格的安全规范：

1. 必须按照规范选型

如《火力发电厂汽水管道支吊架设计规范》《SH/T3411》等。

2. 不得超载使用

实际载荷必须与设计载荷一致，不得随意更改。

3. 检修时必须锁定

避免位移突然释放而造成伤害。

4. 禁止随意改动弹簧预紧力

所有调节必须由专业技术人员进行。

结语

恒力弹簧支吊架在金属加工行业中承担着减轻设备热应力、保证运行稳定性、提升设备寿命的关键性作用。其特殊工况如高温、大位移、振动强、腐蚀重等，对支吊架的材料、结构、制造精度及安装维护提出了严格要求。只有严格按照行业规范进行选型、制造、安装及调试，并加强运行期间的检测与维护，才能确保金属加工设备长周期、稳定、安全运转。
