可变弹簧支吊架与普通支吊架有什么区别
可变弹簧支吊架与普通支吊架的核心区别及技术解析
一、定义与基本功能对比
普通支吊架：
以刚性结构为主，通过固定或滑动方式支撑管道，核心功能是承载管道自重及介质荷载，防止管道下垂或位移。其设计基于静态力学，假设管道无显著热位移或振动，适用于直线管道、小型设备等场景。
可变弹簧支吊架：
属于弹性支吊架，通过圆柱螺旋弹簧的形变吸收管道热位移，动态调整支承力。其核心功能是平衡管道热胀冷缩产生的应力，同时限制位移方向，适用于高温、高压或热位移量大的工业管道系统。
二、技术原理与结构差异
1. 力学机制
普通支吊架：刚性连接，支承力恒定，无形变能力。例如，固定支吊架通过螺栓直接锁定管道位置，滑动支吊架允许管道沿轴向自由伸缩，但支承力不随位移变化。
可变弹簧支吊架：弹簧刚度与形变量成线性关系，支承力随位移动态调整。例如，当管道因温度升高膨胀时，弹簧被压缩，支承力增大;温度降低时，弹簧回弹，支承力减小，形成动态平衡。
2. 结构组成
普通支吊架：结构简单，通常由型钢、螺栓、管卡等部件组成。例如，卡箍式支吊架通过U型螺栓直接固定管道，无额外调节组件。

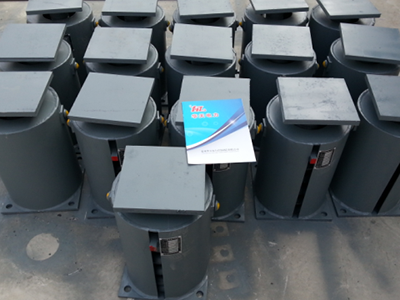

可变弹簧支吊架：包含弹簧、壳体、位移指示板、松紧螺母等核心部件。例如，TH系列弹簧支吊架通过壳体保护弹簧，位移指示板实时显示弹簧压缩量，松紧螺母用于现场微调。
3. 型号与安装形式
普通支吊架：型号较少，安装形式单一。例如，固定支吊架仅支持垂直安装，滑动支吊架仅支持水平安装。
可变弹簧支吊架：型号丰富，安装形式灵活。例如，TH1型分为单耳、双耳、螺纹连接三种类型，支持悬吊式、支承式、并联悬吊式等多种安装方式，适应钢梁、管梁、楼板等不同生根条件。

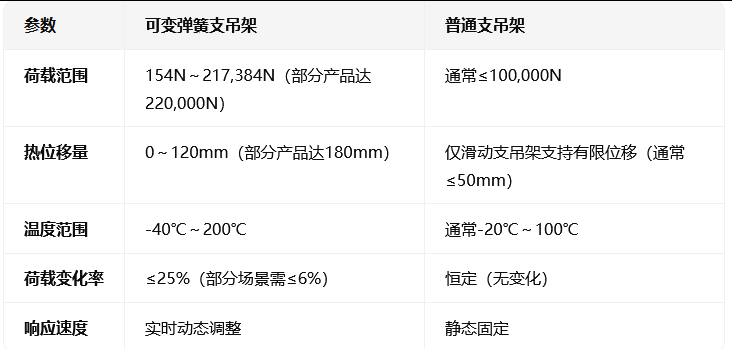

三、性能参数对比
四、应用场景与选型依据
1. 可变弹簧支吊架的适用场景
高温高压管道：如电厂汽水管道、锅炉设备，需吸收热位移并控制应力。
长距离输送管道：如石油化工管道，需限制热膨胀引起的线性伸缩。
振动控制需求：如往复式机泵进出口管道，需减缓水击、安全阀反力等动态载荷。
荷载变化率敏感场景：当管道垂直位移且支承力变化需≤6%时，优先选用恒力弹簧支吊架(可变弹簧的升级版)。
2. 普通支吊架的适用场景
直线管道：如建筑给排水管道，无显著热位移需求。
小型设备支撑：如风机、泵体，自重较小且运行稳定。
低温低压环境：如空调冷媒管道，温度变化小，应力集中风险低。
3. 选型核心原则
位移量：若管道热位移>50mm，必须选用可变弹簧支吊架。
荷载变化率：当支承点垂直位移且荷载变化率>6%时，需采用可变弹簧;若≤6%，可选用恒力弹簧。
温度范围：超出-20℃～100℃时，优先选择可变弹簧支吊架。
空间限制：可变弹簧支吊架需预留弹簧形变空间，普通支吊架结构更紧凑。
五、典型案例分析
案例1：电厂汽水管道系统
问题：高温蒸汽管道热膨胀导致管托脱落，应力集中引发泄漏。
解决方案：采用TH2型可变弹簧支吊架，通过弹簧形变吸收120mm热位移，荷载变化率控制在15%以内，运行5年无故障。
对比效果：若使用普通滑动支吊架，管托需频繁更换，年维护成本增加3万元。
案例2：化工反应釜进出口管道
问题：安全阀排汽反力导致管道振动，焊缝开裂。
解决方案：选用VS系列可变弹簧支吊架，配合碟形弹簧缓冲结构，振动幅度降低80%，焊缝寿命延长至10年。
对比效果：普通刚性支吊架无法吸收动态载荷，3年内需整体更换管道。
六、未来发展趋势
智能化升级：集成传感器与物联网技术，实时监测弹簧形变量、荷载变化率，实现预警与自动调节。
材料创新：采用高强度合金弹簧，提升荷载范围至300.000N以上，适应极端工况。
模块化设计：开发标准化弹簧组件库，支持快速选型与安装，缩短工程周期。
绿色节能：优化弹簧材料与表面处理工艺，降低全生命周期碳排放。
结语
可变弹簧支吊架通过动态力学平衡解决了普通支吊架无法应对的热位移与应力控制难题，其核心技术在于弹簧刚度与形变量的精准匹配。在电力、石油、化工等高温高压领域，可变弹簧支吊架已成为保障管道系统安全运行的关键组件，而普通支吊架则继续在低温低压、静态场景中发挥基础支撑作用。选型时需综合评估位移量、荷载变化率、温度范围等参数，以实现经济性与可靠性的平衡。
